Порядок подключения оборудования

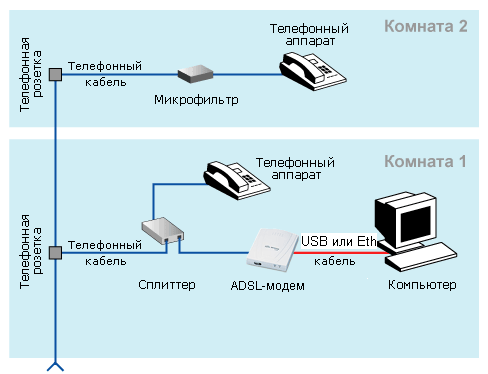

Общая схема подключения оборудования
Подключение оборудования производится в следующей последовательности:
подключите сплиттер к телефонной розетке;
подключите модем и телефонный аппарат к сплиттеру;
установите микрофильтры (при необходимости);
подключите модем к компьютеру.
Модем подключается к сплиттеру через разъем ”MODEM”, а сплиттер к свободной телефонной розетке через разъем ”LINE”, используя телефонные кабели из комплекта поставки. Телефонный аппарат подключается к сплиттеру через разъем ”PHONE”. Если в Вашей квартире установлены розетки старого образца (пятиштырьковые), то необходимо будет приобрести переходник на евро-разъем (RJ11).
Внимание! Если в квартире есть телефонные аппараты, подключенные минуя сплиттер, их необходимо подключить через микрофильтры, установив микрофильтр в разрыв между телефоном и телефонной розеткой.
